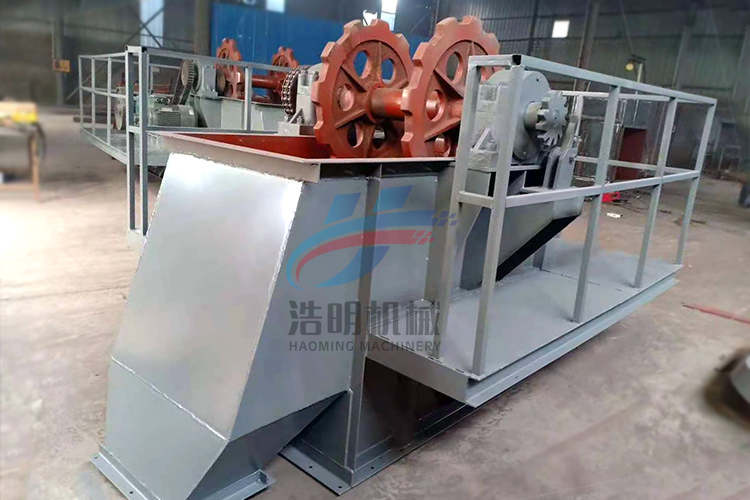

NE板鏈斗式提升機產品概述
NE板鏈斗式提升機是應用比較廣泛的一種垂直提升設備，由國外引進先進技術研制的新產品，主要技術參數符合機械部標準(JB3926-85)。采用自流式裝料,重力式卸料。該機適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、耐火材料)的垂直輸送,物料溫度在250℃以下。
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。鏈條是優質合金鋼高強度板式鏈條，銷軸套筒滾子調質熱處理，鏈輪為齒輪式，齒面局部淬火熱處理。耐磨而可靠
NE板鏈斗式提升機技術參數表
| 型號 |
提升能力 （m³/h） |
斗速（m/s） | 主軸轉數（n/min） | 料 斗 |
鏈條節距 (mm) |
運行部件重量(Kg/m) | 物料最大塊度 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
容積 （L） |
斗寬 (mm) |
斗距 (mm) |
|||||||||||
| 允許所占百分比% | |||||||||||||
| 10 | 25 | 50 | 75 | 100 | |||||||||
| NE15 | 15 | 約0.5 | 16.54 | 2.5 | 250 | 203.2 | 101.6 | 27.5 | 65 | 50 | 40 | 30 | 25 |
| NE30 | 30 | 約0.5 | 16.54 | 7.8 | 300 | 304.8 | 152.4 | 35 | 90 | 75 | 58 | 47 | 40 |
| NE50 | 60 | 約0.5 | 16.54 | 15.7 | 300 | 304.8 | 152.4 | 64 | 90 | 75 | 58 | 47 | 40 |
| NE100 | 110 | 約0.5 | 14.13 | 35 | 400 | 400 | 200 | 89 | 130 | 105 | 80 | 65 | 55 |
| NE150 | 170 | 約0.5 | 14.13 | 52.2 | 600 | 400 | 200 | 112.5 | 130 | 105 | 80 | 65 | 55 |
| NE200 | 210 | 約0.5 | 10.9 | 84.6 | 600 | 500 | 250 | 134 | 170 | 135 | 100 | 85 | 70 |
| NE300 | 320 | 約0.5 | 10.9 | 127.5 | 700 | 500 | 250 | 188 | 170 | 135 | 100 | 85 | 70 |
| NE400 | 380 | 約0.5 | 8.3 | 182.5 | 700 | 600 | 300 | 205 | 205 | 165 | 125 | 105 | 90 |
| NE500 | 470 | 約0.5 | 7.1 | 260.9 | 700 | 700 | 350 | 223 | 240 | 190 | 145 | 120 | 100 |
| NE600 | 600 | 約0.5 | 7.1 | 330.2 | 800 | 700 | 350 | 350 | 240 | 190 | 145 | 120 | 100 |
| NE800 | 800 | 約0.5 | 6.2 | 501.8 | 800 | 800 | 400 | 313 | 270 | 220 | 165 | 135 | 110 |

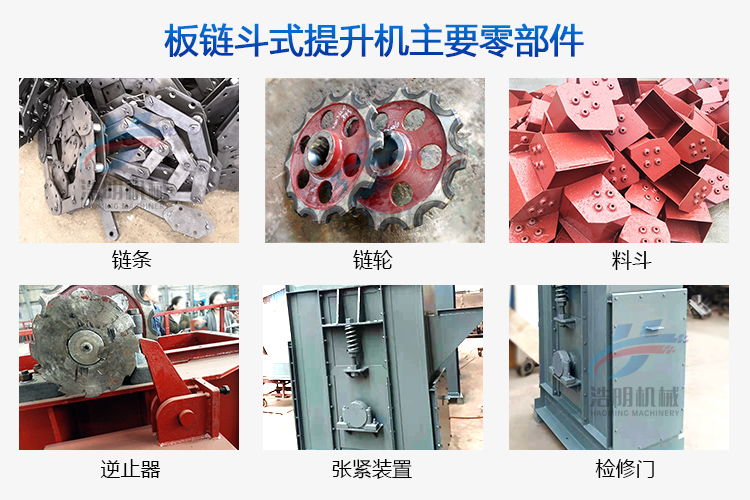

NE板鏈斗式提升機主要部件
板鏈斗式提升機主要由頭部箱體、尾部箱體、中間箱體、運行部件、驅動裝置等部分組成，其中鏈條、鏈輪、料斗是比較重要的零部件。
板鏈斗式提升機的鏈條為大節距套筒滾子鏈，有單排鏈、雙排鏈樣式，NE15.NE30為單排鏈樣式，NE50-NE800為雙排鏈樣式。鏈條的套筒、銷軸為耐磨40Cr材質，經過耐磨熱處理工藝，硬度高且耐磨，免維護，壽命長。
板鏈斗式提升機的鏈輪為齒輪樣式，鑄鋼材質，齒面經過熱處理工藝，免維護耐磨。料斗有三角形、平行斗樣式，是提升物料的載體。逆止器用于安裝在上主軸上，防止突然停電或停機時鏈條料斗的倒轉。

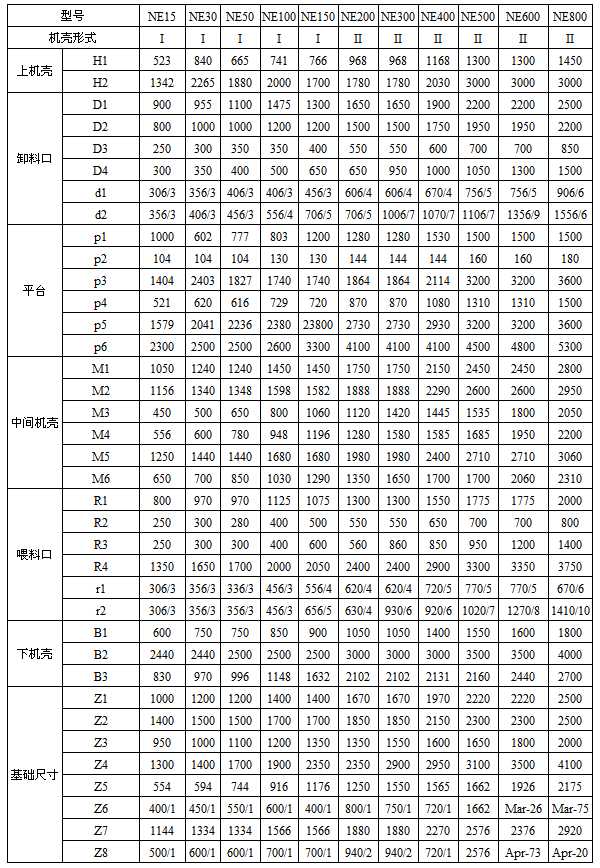

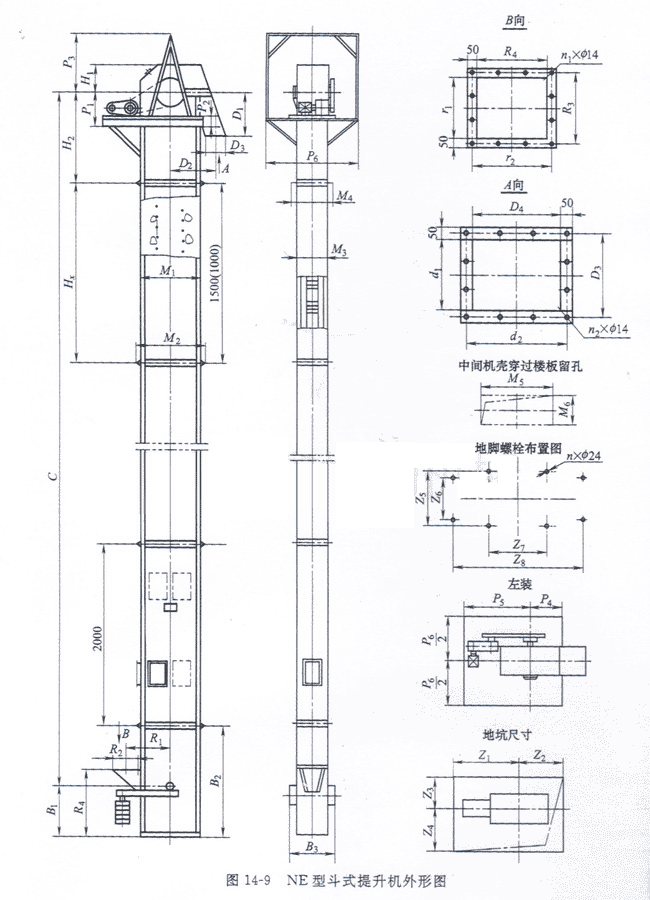

NE板鏈斗式提升機外形尺寸
