板鏈斗式提升機

NE50雙排板鏈斗式提升機

【產品類別】：板鏈斗式提升機

【材質】：Q235

【板厚】：3.75mm

【適用機型】：NE50板鏈斗式提升機

NE50是ne系列中的雙排板鏈斗式提升機，也是較為常用的一個型號，提升量約50立方/小時，在水泥、耐火材料、砂石行業中都有著廣泛應用。

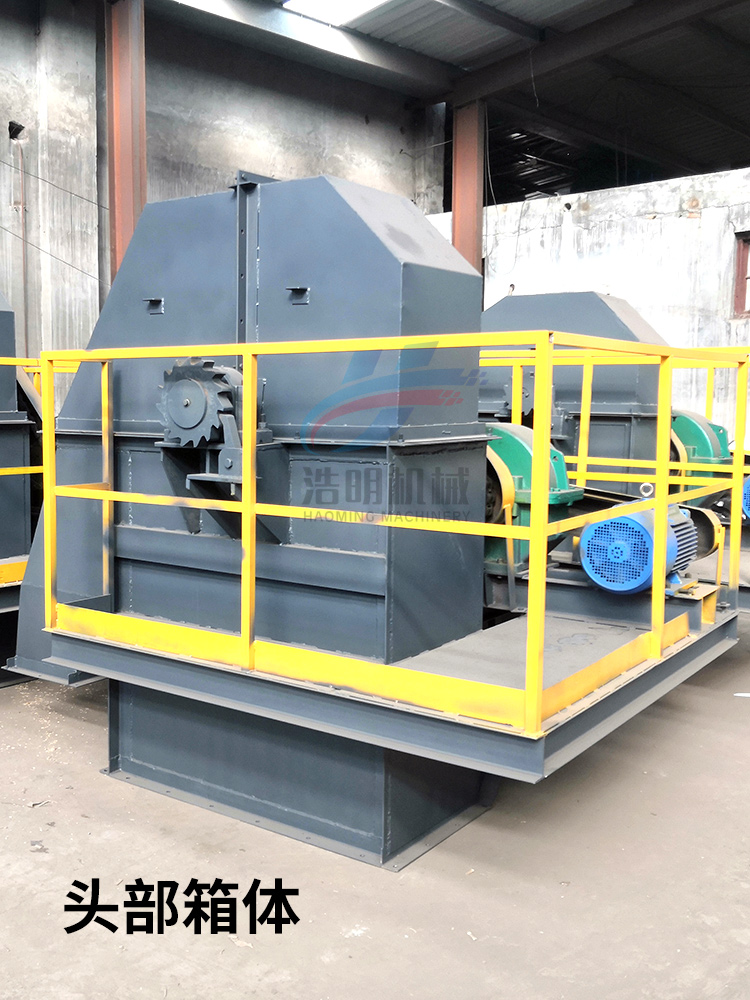

NE50斗式提升機頭部箱體

上圖為NE50斗式提升機的頭部箱體，

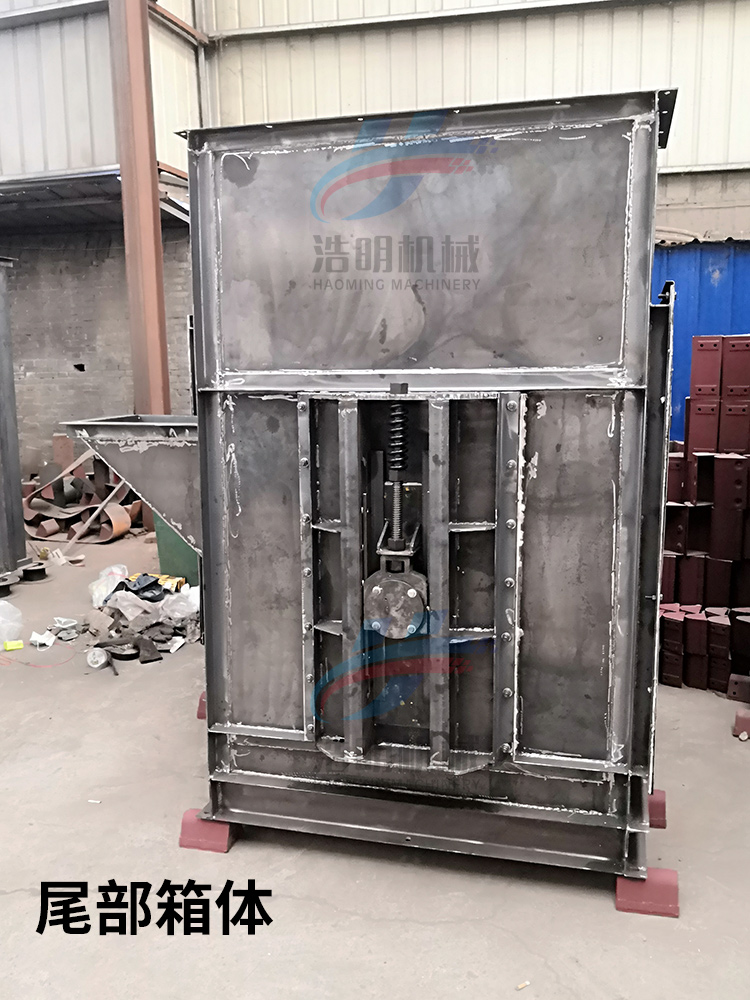

NE50斗式提升機尾部箱體
尾部箱體，可以看出來有進料口、尾部軸承、滑道，檢修門、觀察口等部分組成。

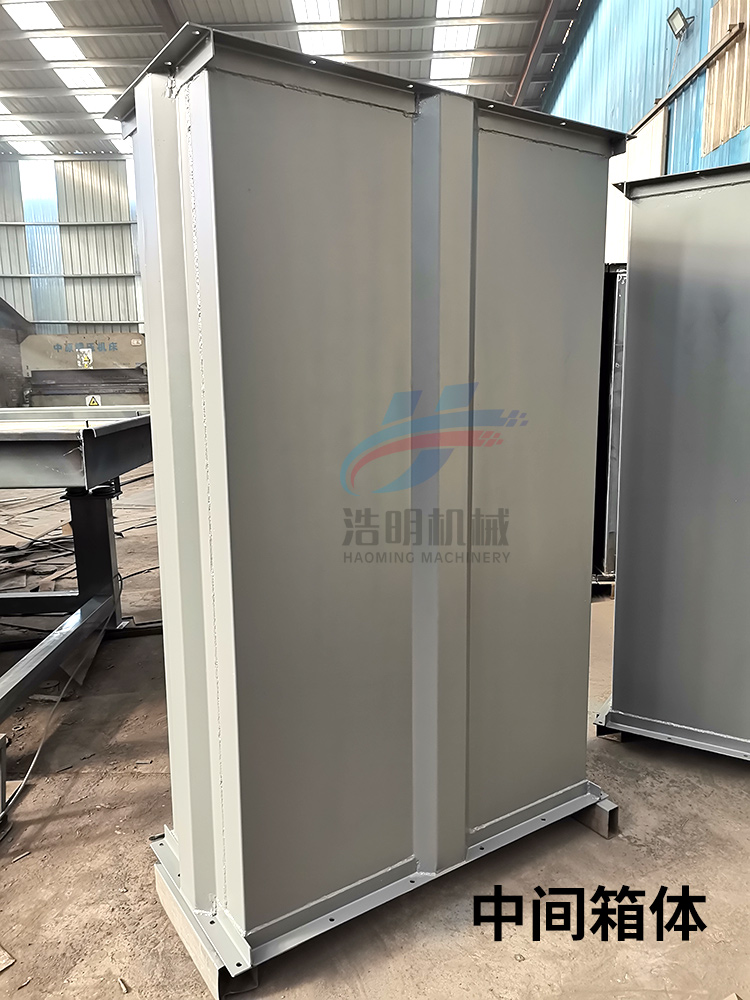

NE50斗式提升機中間箱體
中間箱體部分，可以看出來有著折彎壓筋工藝，強度更大，承載力更大。

型號	提升能力（m³/h）	斗速（m/s）	主軸轉數（n/min）	料斗			鏈條節距 (mm)	運行部件重量(Kg/m)	物料最大塊度
				容積（L）	斗寬 (mm)	斗距 (mm)			物料最大塊度
									允許所占百分比%
									10	25	50	75	100
NE15	15	約0.5	16.54	2.5	250	203.2	101.6	27.5	65	50	40	30	25
NE30	30	約0.5	16.54	7.8	300	304.8	152.4	35	90	75	58	47	40
NE50	60	約0.5	16.54	15.7	300	304.8	152.4	64	90	75	58	47	40
NE100	110	約0.5	14.13	35	400	400	200	89	130	105	80	65	55
NE150	170	約0.5	14.13	52.2	600	400	200	112.5	130	105	80	65	55
NE200	210	約0.5	10.9	84.6	600	500	250	134	170	135	100	85	70
NE300	320	約0.5	10.9	127.5	700	500	250	188	170	135	100	85	70
NE400	380	約0.5	8.3	182.5	700	600	300	205	205	165	125	105	90
NE500	470	約0.5	7.1	260.9	700	700	350	223	240	190	145	120	100
NE600	600	約0.5	7.1	330.2	800	700	350	350	240	190	145	120	100
NE800	800	約0.5	6.2	501.8	800	800	400	313	270	220	165	135	110

板鏈斗式提升機主要由頭部箱體、尾部箱體、中間箱體、運行部件、驅動裝置等部分組成，其中鏈條、鏈輪、料斗是比較重要的零部件。

NE板鏈斗式提升機主要部件

板鏈斗式提升機的鏈條為大節距套筒滾子鏈，有單排鏈、雙排鏈樣式，NE15.NE30為單排鏈樣式，NE50-NE800為雙排鏈樣式。鏈條的套筒、銷軸為耐磨40Cr材質，經過耐磨熱處理工藝，硬度高且耐磨，免維護，壽命長。

板鏈斗式提升機的鏈輪為齒輪樣式，鑄鋼材質，齒面經過熱處理工藝，免維護耐磨。料斗有三角形、平行斗樣式，是提升物料的載體。逆止器用于安裝在上主軸上，防止突然停電或停機時鏈條料斗的倒轉。
