Φ14×50-9環圓環鏈條概述
Φ14×50-9環圓環鏈條是常用的一個圓環鏈條型號，在TH160、TH250斗式提升機上比較常用，同時也應用在刮板輸送機、鍋爐除渣機等機械設備中，一般用于和鏈鉤、鏈接環等配件連接使用，可以固定料斗、刮板來進行物料的提升、輸送工作。
Φ14×50-9環圓環鏈條的材質一般為20Mn，是常用的一種圓環鏈條材質，9環鏈條的料斗間距500mm（9環鏈條加一個鏈鉤的長度）。
Φ14×50-9環圓環鏈條尺寸參數

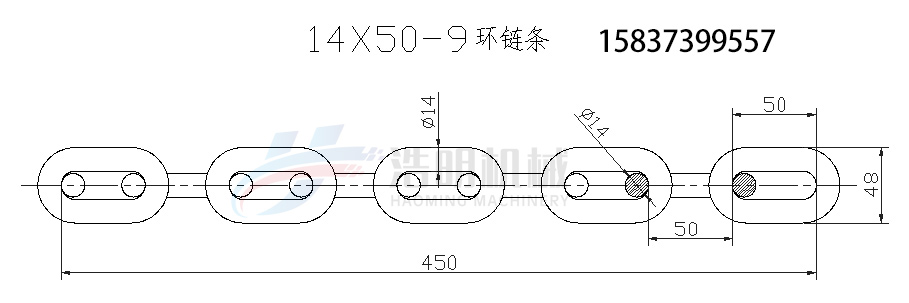

有上圖Φ14×50-9環圓環鏈條的尺寸圖可以看出來，鏈條棒徑是14mm，節距是50mm，外寬是48mm，每條鏈條公稱長度為450mm，鏈條的公稱長度就是節距*環數，即50*9=450mm。
TH圓環鏈條技術參數
| 棒料直徑d | 節距t | 外寬B | 整條長度n×t | 理論重量kg／m |
|---|---|---|---|---|
| 14±0.5 | 50±1.2 | 48±1.1 | n×t+0.6-0.9 | 4.0 |
| 18±0.5 | 50±1.2 | 58±1.1 | n×t+22-1.3 | 6.9 |
| 64±1.2 | 58+1.1 | 6.5 | ||
| 20±0.7 | 70+1.6 | 70+2-1 | n×t+25-1.4 | 8.6 |
| 22±0.7 | 70±1.6 | 72+1.5 | n×t+28-1.6 | 9.5 |
| 76±1.6 | 72±1.5 | 9.6 | ||
| 86±1.6 | 74±1.0 | 10.0 | ||
| 26±0.8 | 92±0.9 | 860-1.5 | n×t+32-1.8 | 13.3 |
| 30±0.9 | 105±1.0 | 1010-1.5 | n×t+37-2.1 | 18.1 |
| 108±1.0 | 980-1.5 | 17.7 | ||
| 34±1.0 | 126±1.2 | 130±1.5 | n×t+44-2.5 | 22.7 |
由上表可以了解14*50鏈條的參數，以及其他更多型號鏈條的參數，包括節距、外寬、長度、重量等參數。
