18*64-9節圓環鏈條介紹
18*64-9節圓環鏈條是一種常用的斗式提升機圓環鏈條，在TH250、TH315、TH400、HL300、HL400環鏈斗式提升機上比較常用，一般是7環，也有9環一條的，也有用于刮板輸送機等機械設備。
18*64鏈條常用材質有20Mn，是一種常見的耐磨材料，也有采用25MnV材質，有更高的耐磨性能和使用壽命，鏈條均需要經過熱處理，以增加耐磨性能。
18*64-9節圓環鏈條尺寸參數
18*64-9節圓環鏈條型號表示意義：18——鏈條的棒徑，64——鏈條的節距，9——一條是9個鏈環。這是圓環鏈條的型號表示意義，通過th斗式提升機參數表我們可以了解到，斗式提升機上常用都是9環一條的鏈條。

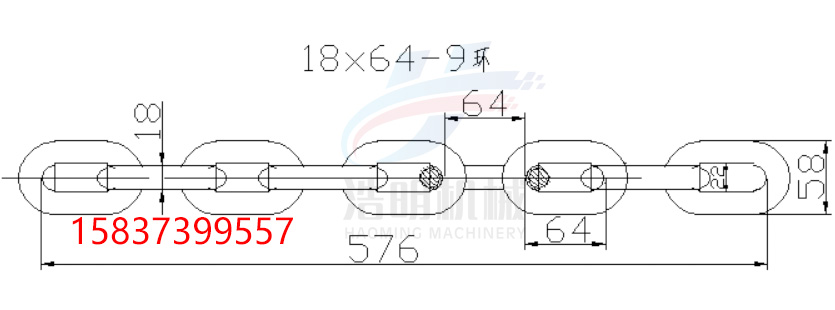

由上圖可以看出來該18*64-9節圓環鏈條的棒徑是18mm，內寬是22mm，外寬是58mm，鏈環節距是64mm，整條鏈條公稱長度是576mm，在制作斗式提升機或其他設備時，可以作為計算的參考。
TH環鏈斗式提升機的料斗是通過鏈鉤和鏈條固定在一起的，th系列提升機均是雙排鏈樣式，因此是兩排鏈條和兩個鏈鉤固定一個料斗，如上圖所示，鏈條時7環一條，因此料斗間距就是7個鏈環加上一個鏈鉤的長度。
TH圓環鏈條技術參數
| 棒料直徑d | 節距t | 外寬B | 整條長度n×t | 理論重量kg／m |
|---|---|---|---|---|
| 14±0.5 | 50±1.2 | 48±1.1 | n×t+0.6-0.9 | 4.0 |
| 18±0.5 | 50±1.2 | 58±1.1 | n×t+22-1.3 | 6.9 |
| 64±1.2 | 58+1.1 | 6.5 | ||
| 20±0.7 | 70+1.6 | 70+2-1 | n×t+25-1.4 | 8.6 |
| 22±0.7 | 70±1.6 | 72+1.5 | n×t+28-1.6 | 9.5 |
| 76±1.6 | 72±1.5 | 9.6 | ||
| 86±1.6 | 74±1.0 | 10.0 | ||
| 26±0.8 | 92±0.9 | 860-1.5 | n×t+32-1.8 | 13.3 |
| 30±0.9 | 105±1.0 | 1010-1.5 | n×t+37-2.1 | 18.1 |
| 108±1.0 | 980-1.5 | 17.7 | ||
| 34±1.0 | 126±1.2 | 130±1.5 | n×t+44-2.5 | 22.7 |
