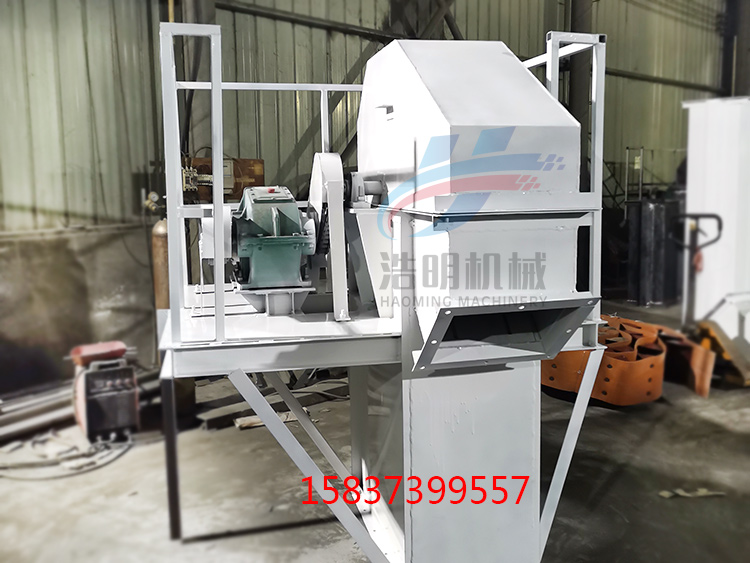

td250斗式提升機介紹
td250是皮帶式斗式提升機中較為常用的一個型號，料斗寬度250mm，適用于垂直輸送磨啄性較小的粉狀物料、小顆粒物料，例如糧食、尿素、塑料顆粒、橡膠粉等。有著結構簡單，維修方便，造價便宜等特點。在糧食、農業、化工等行業都有廣泛應用。

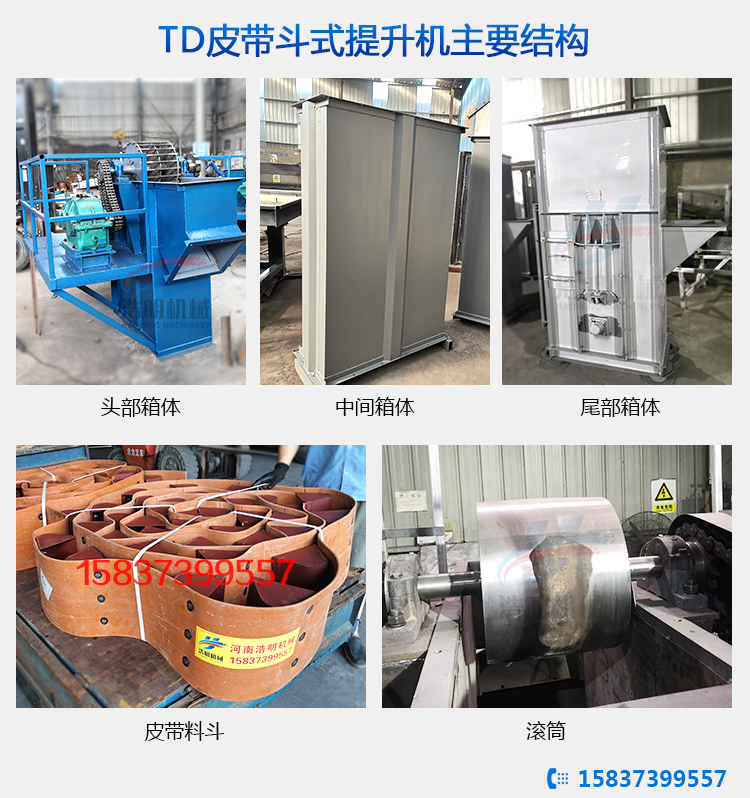

td250斗式提升機結構
td250斗式提升機主要結構有頭部箱體、尾部箱體、中間箱體、運行部分、驅動裝置組成，也就是斗式提升機的五大組成部分。
頭部、尾部箱體都分別安裝有驅動滾筒、改下滾筒。它的運行部分是由300寬提升帶、td250料斗組成，料斗通過專用螺絲（皮帶栓）安裝在提升帶上面。
td250皮帶斗式提升機特點
1、提升范圍廣，適合多種粉狀物料、小顆粒物料，尤其是磨啄性比較小的物料；
2、斗式提升機密封式設計，環保性更好，基本無粉塵外溢；
3、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
4、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度；
5、河南浩明機械的斗式提升機箱體采用折彎壓筋工藝處理，承載力更強，剛性更好。
2、斗式提升機密封式設計，環保性更好，基本無粉塵外溢；
3、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
4、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度；
5、河南浩明機械的斗式提升機箱體采用折彎壓筋工藝處理，承載力更強，剛性更好。
td皮帶斗式提升機技術參數
| 型號 | TD160 | TD250 | TD315 | TD400 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗形式 | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd | Q | h | zD | Sd |
| 輸送量(m3/h) | 5.4 | 9.6 | 9.6 | 16 | 12 | 22 | 23 | 35 | 17 | 30 | 25 | 40 | 24 | 46 | 41 | 66 |
| 斗寬 | 160 | 250 | 315 | 400 | ||||||||||||
| 斗容(L) | 0.5 | 0.9 | 1.2 | 1.9 | 1.3 | 2.2 | 3.0 | 4.6 | 2 | 3.6 | 3.8 | 5.8 | 3.1 | 5.6 | 5.9 | 9.4 |
| 斗距 | 280 | 350 | 360 | 450 | 400 | 500 | 480 | 560 | ||||||||
| 帶寬 | 200 | 300 | 400 | 500 | ||||||||||||
| 斗速(m/s) | 1.4 | 1.6 | 1.6 | 1.8 | ||||||||||||
| 物料量大塊 | 25 | 35 | 45 | 55 | ||||||||||||
| 型號 | TD500 | TD630 | TD160 | TD250 | TD350 | TD450 | ||||||||||
| 料斗形式 | Q | h | zD | Sd | h | zD | Sd | Q | S | Q | S | Q | S | Q | S | |
| 輸送量(m3/h) | 38 | 70 | 58 | 92 | 85 | 89 | 142 | 4.7 | 8 | 18 | 22 | 25 | 42 | 50 | 72 | |
| 斗寬 | 500 | 630 | 160 | 250 | 350 | 450 | ||||||||||
| 斗容(L) | 4.8 | 9 | 9.3 | 15 | 14 | 14.6 | 23.5 | 0.65 | 1.1 | 2.6 | 3.2 | 7 | 7.8 | 14.5 | 15 | |
| 斗距 | 500 | 625 | 710 | 300 | 400 | 500 | 640 | |||||||||
| 帶寬 | 600 | 700 | 200 | 300 | 400 | 500 | ||||||||||
| 斗速(m/s) | 1.8 | 2 | 1 | 1.25 | 1.25 | 1.25 | ||||||||||
| 物料量大塊 | 60 | 70 | 25 | 35 | 45 | 55 | ||||||||||
以上表格在皮帶斗式提升機設計選型時可作為參考。

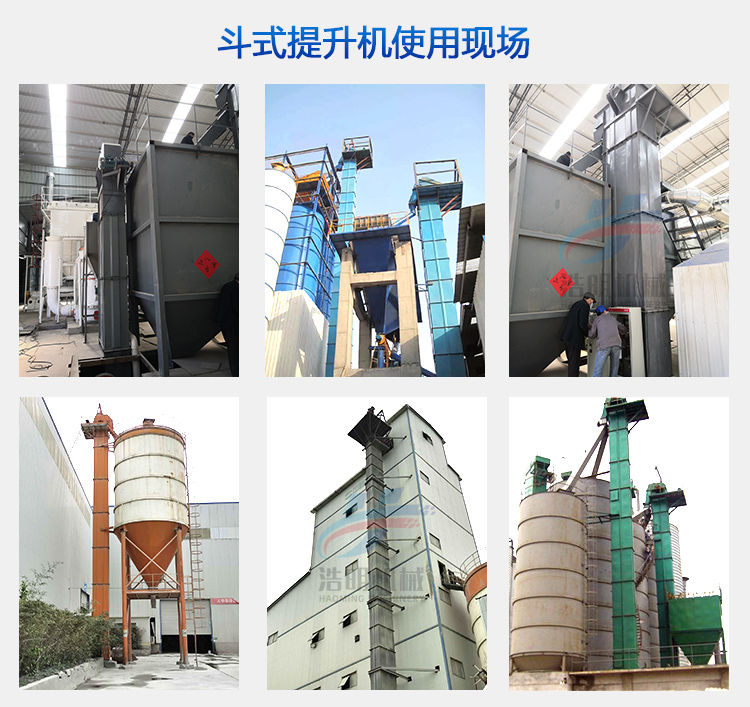

斗式提升機使用現場
