NE50傳動鏈輪介紹

NE50傳動鏈輪是NE50板鏈斗式提升機上專用傳動鏈輪，安裝在頭部箱體主軸上，為傳動大鏈輪、傳動小鏈輪一套，小鏈輪安裝在減速機上。之間通過鏈條傳動。

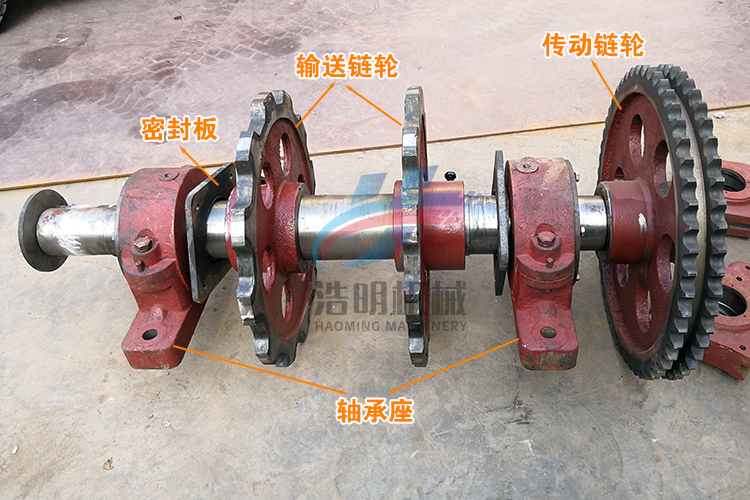

上圖是NE50斗式提升機頭部鏈輪總成，包括輸送鏈輪、軸承座、密封板、傳動鏈輪、主軸等部分，傳動大鏈輪是裝在主軸上，傳動小鏈輪裝在減速機上。

NE50傳動鏈輪尺寸

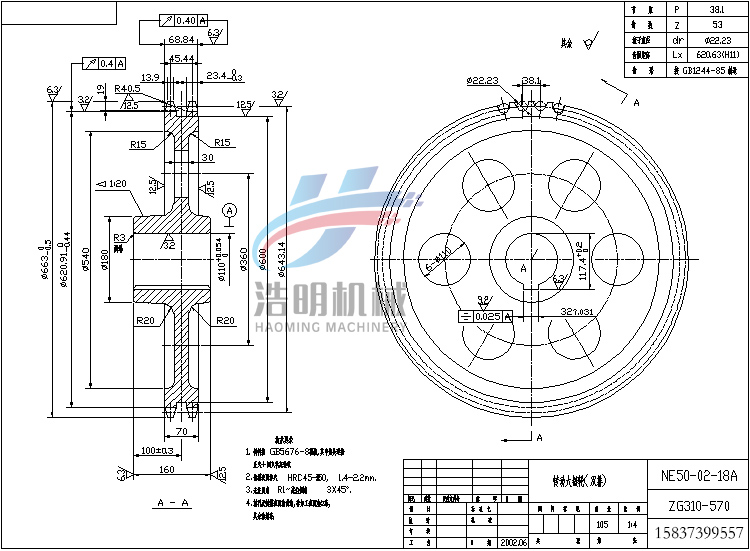

NE50傳動大鏈輪為24A-2-53Z，53齒，外徑663mm，內孔110mm；傳動小鏈輪24A-2-17齒，外徑249mm，內孔根據減速機型號加工。

NE50傳動鏈輪材質

斗式提升機的鏈輪、傳動鏈輪均為鑄鋼材質，材料ZG310-570。鑄件按GB5676-86驗收，其中熱處理按正火+回火狀態驗收，

齒槽表面淬火HRC45-50，深.1.4-2.2mm 其中熱處理按正火+回火狀態驗收；

為同步要求，鍵槽需開在齒形正中；
