TH環鏈斗式提升機概述
TH環鏈斗式提升機是一種鏈條提升機，牽引件為優質合金鋼圓環鏈條，樣式為雙排鏈樣式，料斗為圓弧底形，進料方式為挖取式，卸料方式為重力式、離心式，是一種常用的垂直輸送設備。
TH系列斗式提升機適用于提升堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的磨琢性較低的物料。如煤、水泥、碎石、砂子、化肥、糧食等，適合提升粉料、小顆粒物料。

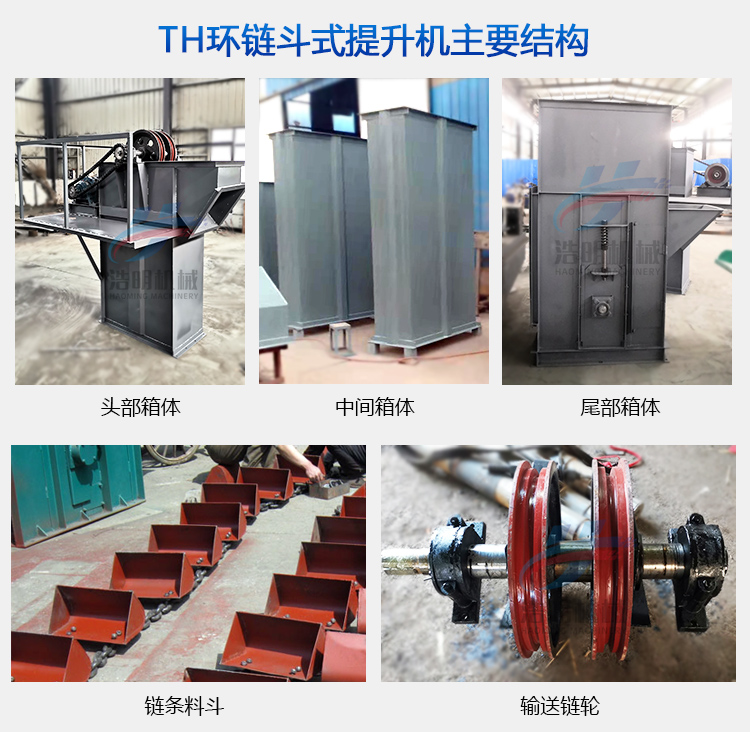

TH環鏈斗式提升機結構
各類型斗式提升機其外形基本結構都一樣，TH系列環鏈斗式提升機主要由頭部裝配，中間箱體、尾部裝配、運行部分等組成。區別主要就在于運行部分。

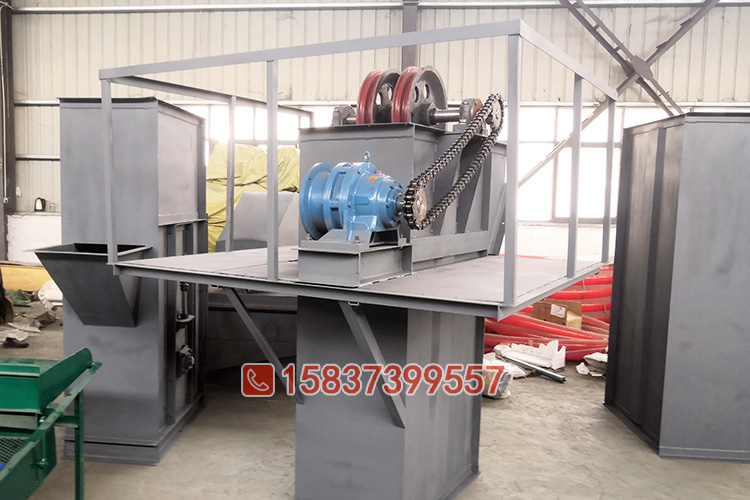

頭部裝配兩個輸送鏈輪、主軸、軸承座、電機減速機、出料口等。尾部裝配兩個改向鏈輪、自動張緊裝置，檢修門等。

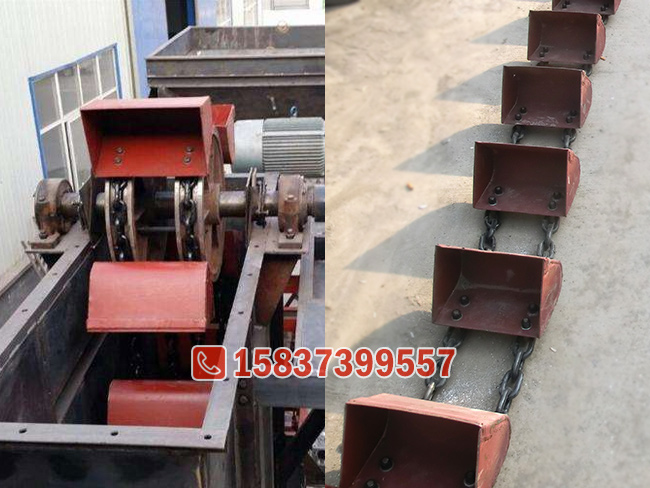

TH環鏈斗式提升機運行部分為兩排圓環鏈、料斗、鏈鉤組成。鏈條是一種常見的合金鋼圓環鏈條，鏈條、鏈鉤材質有20Mn，25MnV，可經過經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。
環鏈提升機的料斗有ZH中深斗、SH深斗兩種類型，中深斗適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。深斗則適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。
TH型斗式提升機技術參數表
| 型 號 | TH160 | TH250 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | TH1250 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 料斗型式 | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | zh | sh | |
| 輸送能力，m 3 /h | 19 | 30 | 30 | 48 | 35 | 59 | 58 | 94 | 73 | 118 | 114 | 185 | 150 | 240 | 240 | 360 | 360 | 540 | |
| 料斗 | 料斗容量 | 1.2 | 1.9 | 3 | 4.8 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 24 | 38 | 38 | 60 | 60 | 95 |
| 斗距 | 350 | 450 | 512 | 688 | 936 | 936 | 1001 | ||||||||||||
| 鏈條 | 園鋼直徑 x節（mm) | φ12X45 | φ18X64 | φ22X86 | φ24X86 | φ24X86 | φ28X92 | ||||||||||||
| 單鏈條破 斷強（KN) | ≥170 | ≥320 | ≥480 | ≥560 | ≥560 | ≥660 | |||||||||||||
| 料斗運動 速度 (m/s) | 1.3 | 1.2 | 1.4 | 1.5 | 1.6 | 1.6 | 1.6 | ||||||||||||
| 傳動鏈輪轉數 (r/min) | 62.5 | 46.8 | 42.5 | 37.6 | 35.8 | 31.8 | 30.5 | 30.5 | 28 | ||||||||||
| 輸送物料的 最大塊度 | 20 | 25 | 35 | 40 | 50 | 60 | 75 | 85 | 100 | ||||||||||

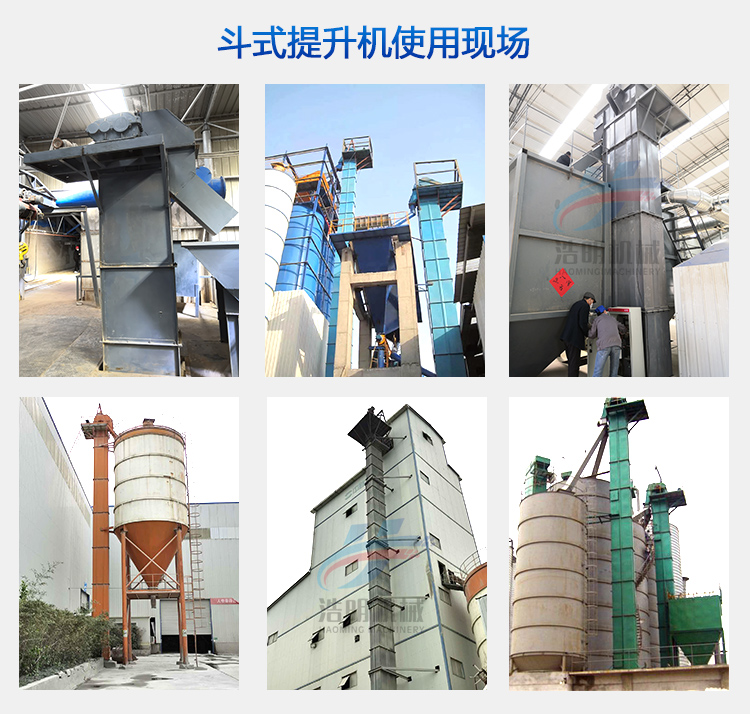

斗式提升機使用現場
