18*50*7環鏈條概述
18*50*7環也是圓環鏈條中的一種型號，相對于18*64鏈條不是那么的常用，除了在斗式提升機上使用，還應用于刮板機、除渣機等機械設備上，有7環、9環、11環一條的。
18*50鏈條的常用材質為20Mn，這也是斗式提升機圓環鏈條的通用材質，也有使用耐磨性能更高的25MnV材質，有著更高的耐磨性能和更長的使用壽命。
18*50*7環鏈條尺寸參數
18*50*7環型號表示意義是：棒徑*節距*環數，通過型號我們可以了解到棒徑是18mm，節距是50mm，每一條是7環，這就是型號表示的含義，同理我們可以理解其他型號的圓環鏈條參數。

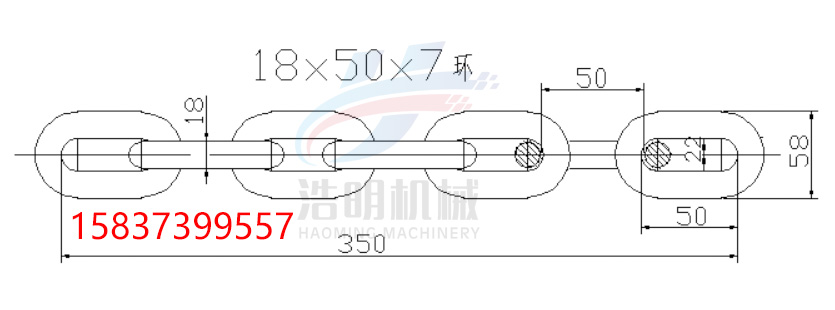

通過18*50鏈條的尺寸圖紙，可以看出來，鏈條棒徑是18mm，節距是50mm，外寬是58mm，與18*64鏈條的外寬度一樣；公稱長度是350mm?？梢岳斫鉃楣Q長度就是節距*環數。

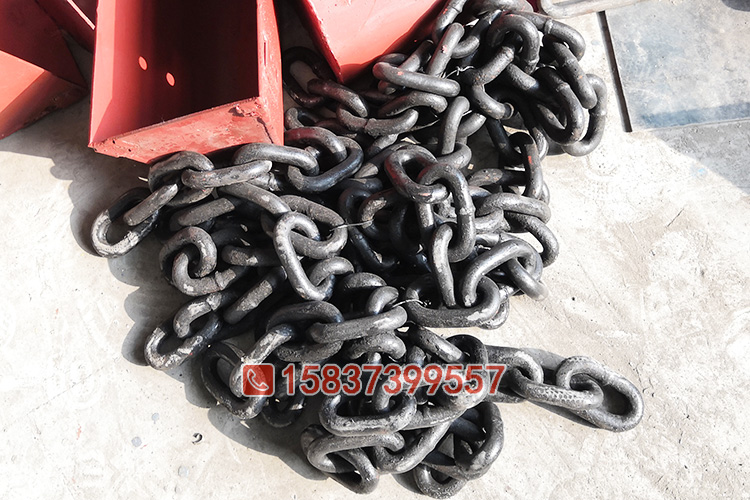

上圖是TH系列環鏈斗式提升機的料斗、鏈鉤、鏈條安裝照片，料斗是通過鏈鉤安裝在鏈條上的，th系列環鏈斗式提升機都是雙排鏈樣式，料斗上均有四個安裝孔，料斗的間距就是鏈條的長度加上鏈鉤的長度。
th圓環鏈條尺寸及參數
| 棒料直徑d | 節距t | 外寬B | 整條長度n×t | 理論重量kg／m |
|---|---|---|---|---|
| 14±0.5 | 50±1.2 | 48±1.1 | n×t+0.6-0.9 | 4.0 |
| 18±0.5 | 50±1.2 | 58±1.1 | n×t+22-1.3 | 6.9 |
| 64±1.2 | 58+1.1 | 6.5 | ||
| 20±0.7 | 70+1.6 | 70+2-1 | n×t+25-1.4 | 8.6 |
| 22±0.7 | 70±1.6 | 72+1.5 | n×t+28-1.6 | 9.5 |
| 76±1.6 | 72±1.5 | 9.6 | ||
| 86±1.6 | 74±1.0 | 10.0 | ||
| 26±0.8 | 92±0.9 | 860-1.5 | n×t+32-1.8 | 13.3 |
| 30±0.9 | 105±1.0 | 1010-1.5 | n×t+37-2.1 | 18.1 |
| 108±1.0 | 980-1.5 | 17.7 | ||
| 34±1.0 | 126±1.2 | 130±1.5 | n×t+44-2.5 | 22.7 |
