ne50提升機是板鏈斗式提升機中較為常用的一個型號，是一種雙排板鏈斗式提升機，每小時提升量五六十噸，ne50提升機鏈條也是常用的一種配件，今日河南浩明機械小編就為大家介紹ne50鏈條圖紙尺寸。
話不多說，直接上圖，上圖就是NE50提升機鏈條圖紙尺寸，可以看出來，ne50鏈條節距152.4mm，滾子直徑36，現在直徑15.5，安裝孔距70*75mm。

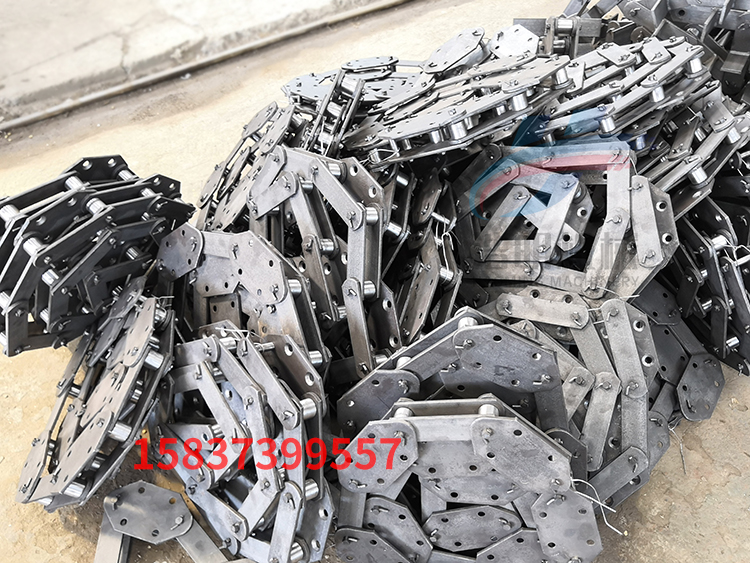

河南浩明機械的ne50鏈條為雙排鏈樣式，即料斗兩側安裝有兩排ne50鏈條。購買ne50板鏈時，可以提供鏈條的長度數量，如果不知道需要多長，可提供ne50提升機的高度，或者配套的料斗數量，我們可以推算出來所需要鏈條的數量，ne50鏈條每20節為一條組裝發貨，即每條鏈條公稱長度為3.048米，收到貨物后，安裝好料斗后再進行ne50鏈條的連接安裝。
了解了ne50鏈條圖紙尺寸，也有比較了解下ne系列其他型號的鏈條參數，僅供參數。
| 型號 |
節距 P |
滾子直徑 D |
銷軸直徑 d |
銷軸長度 L |
內節內寬 W |
鏈板厚 T |
鏈板寬 H |
六孔板高 H1 |
安裝孔 L1xL2 |
孔徑 d1 |
破斷載荷 KN |
備注 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NE15 | 101.6 | 26.5 | 11.5 | 70 | 27 | 6 | 35 | 40x90 | 12 | 100 | 圖示一 | |
| NE30 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 60x120 | 14 | 230 | 圖示一 | |
| NE50 | 152.4 | 36 | 15.5 | 90 | 36.5 | 8 | 50 | 110 | 75x70 | 14 | 230 | 圖示二 |
| NE100 | 200 | 44.5 | 19.1 | 120 | 51.8 | 10 | 60 | 125 | 100x80 | 18 | 380 | 圖示二 |
| NE150 | 200 | 48.5 | 22.2 | 126 | 57.6 | 10 | 75 | 125 | 100x80 | 18 | 550 | 圖示二 |
| NE200 | 250 | 63.5 | 31.75 | 150 | 67.4 | 12 | 90 | 150 | 140x100 | 18 | 750 | 圖示二 |
| NE300 | 250 | 70 | 35 | 170 | 75 | 16 | 100 | 150 | 140x100 | 18 | 1000 | 圖示二 |
斗式提升機選型時，是根據物料特性、提升量等因素決定的，如有問題可以致電河南浩明機械，給你選擇合適的斗式提升機型號方案。
